Rangkaian Regulator 18V, 15V, 12V, 9V, 5V, 3V DC

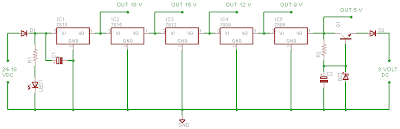

Rangkaian regulator power supply di atas memiliki beberapa tegangan output. Yaitu mulai 18 volt, 15 volt, 12 volt, 9 volt, 5 volt, dan terakhir 3 volt. Regulator ini sangat cock jika memiliki sebuah rnagkaian yang memiliki tegangan yang berbeda-beda. Arus yang di hasilkan oleh rangkaian regulator ini berkisar antara 800mA sampai 1A.
Daftar Komponen :
C1-C2 : 220uF
D1-D2 : 1N4007
DZ1   : 3,3 volt
IC1   : 7818
IC2   : 7815
IC3   : 7812
IC4   : 7809
IC5   : 7805
LED1  : LED 3mm
R1    : 3K3
R2    : 560 ohm
Q1    : TIP31C

Jika kurang jelas bisa di tanyakan>>>>>

5 komentar:

ridho assegaf mengatakan...

bisa minta gambar rangkaian yg lebih jelas, dan panduan merakitnya.

ridho assegaf mengatakan...

kirim ke e-mail ane ya:
ridho.assegaf@yahoo.com
ntar ada hadiah,, thanx..

Yoyok sandi putra mengatakan...

ok gan .. nanti ane kasih gambar yang lebih jelas..

biar lebih mudah komunikasinya .. add fb ane

penjaga hati mengatakan...

Gan.. Q dah coba kok gak bisa ya.. Arusnya gak keluar malahan ic nya panas kali... Mhon bantuannya gan....

Yoyok sandi putra mengatakan...

@admin = input nya berapa volt?
